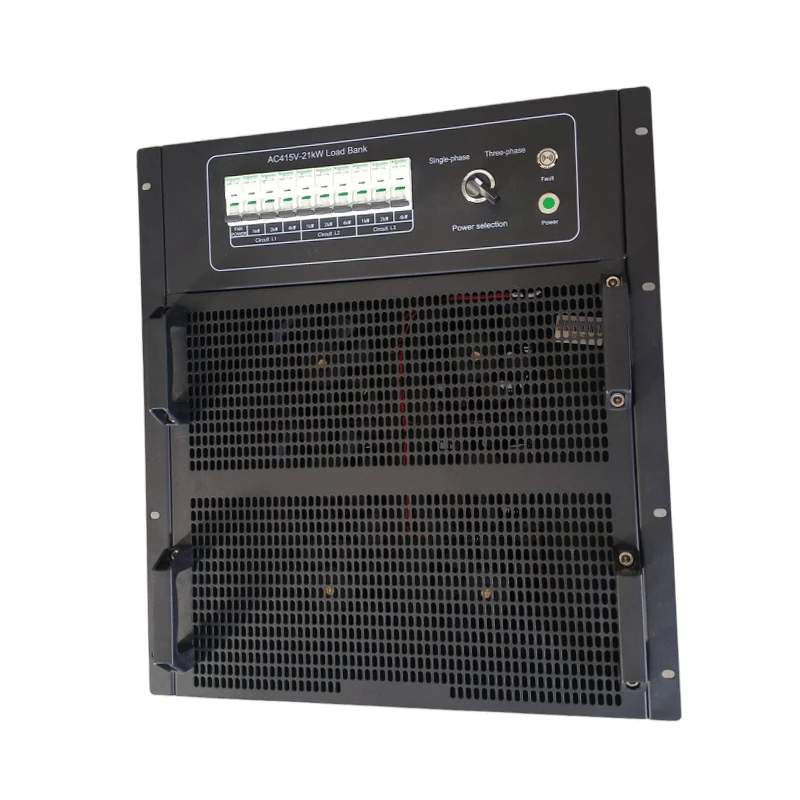

21kW ラックマウント型ロードバンク-

パラメータ

定格電圧・周波数

三相 AC415V または AC 単相 AC240V/50Hz/60Hz。-

定格電力

抵抗負荷: 21kW;

ロードパーティショニング

抵抗負荷：9段階、1kW、2kW、4kW、1kW、2kW、4kW、1kW、2kW、4kW

注意: アクセス電圧が定格電圧より低い場合、負荷キャビネットのギア出力はオームの法則に従って変化します。

インターフェース仕様

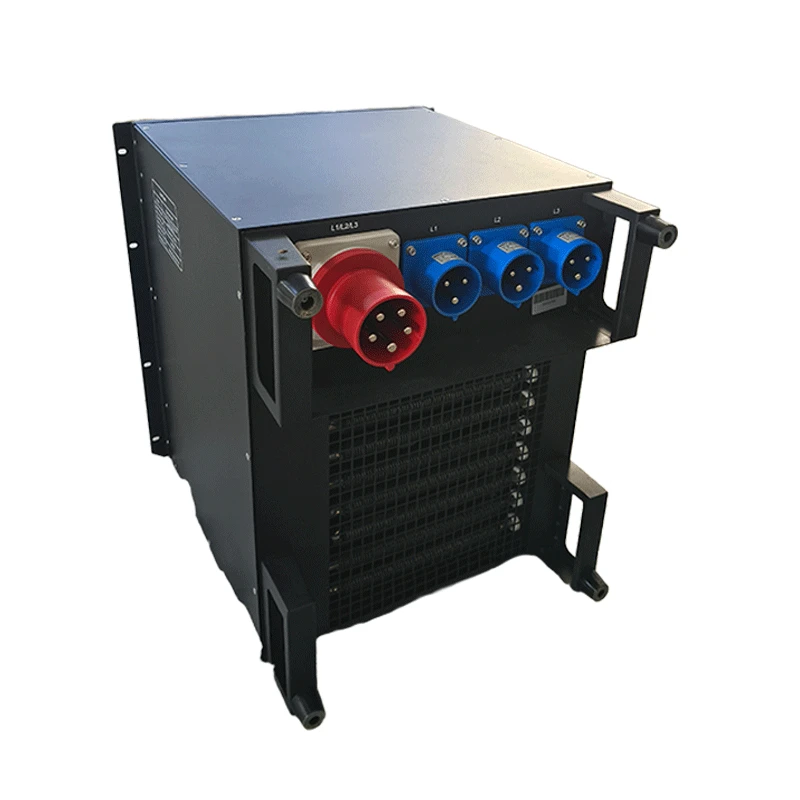

シャーシの背面パネル。
1. 各デバイスには、32A 2P+PE (3 ピン) 産業用ソケットのインターフェイスを備えた 3 つの単相入力ポートがあります。-。それぞれL1(1kW、2kW、4kW)、L2(1kW、2kW、4kW)、L3(1kW、2kW、4kW)に対応しており、各相に異なる電圧を入力できます。
2. 各デバイスには 1 つの三相入力ポートが装備されており、それぞれ L1 (7kW)/L2 (7kW)/L3 (7kW)/N/PE に対応する 63A 3P+N+PE (5 ピン) 産業用ソケットのインターフェイスを備えています。
3. 単相および三相入力切り替えスイッチが装備されており、単相または三相-のみが供給されている場合に他のインターフェースが感電するのを防ぎ、安全性を確保します。
4. 負荷は手動で制御され、ファン スイッチ 1 つと負荷スイッチ 9 つが備えられています。

力率

1

精度

±3%以下

ファン電源

L1道路電源、小型サーキットブレーカー制御。

配線

負荷マシンのポート: 32A 2P + PE (3 ピン) 産業用ソケット、3 / 63A 3P + N + PE (5 ピン) 産業用ソケット、1;配線位置：シャーシ背面パネル。

パイロットランプ

動作表示灯、音と光の警報灯を設定する

絶縁

F

保護

IP20

作業モード

継続的

冷却

強制空冷、前方エア、後方エア、

他の位置に吸気口や排気口を設置することはできません。

色

黒

寸法

12U：約431mm×533.4mm×450mm（幅×高さ×奥行き）、

重さ

38kg程度

交通機関

取り扱いが容易なフロントパネル取り付けハンドル。

作業環境

使用温度

-20 度 +50 度

相対湿度

95%以下

高度

2500メートル以下

空気圧

86～106kPa
